Condenser for vapor and organic gas

Detalhes do produto

Condensador para vapor e gás orgânico

Categorias Permutador de calor de placas, Permutador de calor de placas totalmente soldadas TP

Certificados: ASME, NB, CE, BV, SGS etc.

Código de projeto: GB150, ASME VIII Div. 1, PED

Temperatura de projeto: -192~900℃

Área de montagem:≤6000㎡

Espessura da placa:0.6~1.0mm

Material da placa: 316L, 304, 254SMO, C276, etc.

Categorias Permutador de calor de placas, Permutador de calor de placas totalmente soldadas TP

Partilhar este artigo :

Detalhes do produto

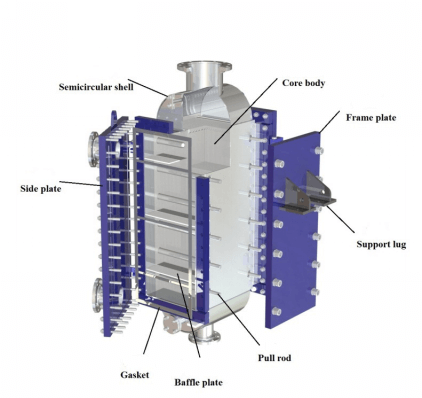

Como funciona:O permutador de calor de placas totalmente soldadas TP é um tipo de equipamento de permuta de calor amplamente aplicado que combina as caraterísticas do permutador de calor de placas e do permutador de calor tubular. Os principais componentes do permutador de calor de placas totalmente soldadas TP: um ou vários pacotes de placas, placa de estrutura, parafusos de aperto, concha do lado da placa, concha do lado do tubo, conexão de entrada e saída do lado frio e quente, placa deflectora e estrutura, etc. As placas onduladas são empilhadas e soldadas entre si para formar um conjunto de placas, a dimensão do conjunto de placas varia consoante o comprimento das placas e o número de placas.

Caraterísticas--A placa ondulada de conceção única forma um canal de placa e um canal de tubo. Duas placas empilhadas para formar um canal de placa ondulada em forma de seno, os pares de placas empilhadas para formar um canal de tubo elíptico. --O fluxo turbulento no canal de placa resulta em alta eficiência de transferência de calor, enquanto o canal de tubo tem a caraterística de pequena resistência ao fluxo e alta resistência à pressão. Estrutura totalmente soldada, segura e confiável, adequada para alta temperatura, alta pressão e aplicação perigosa. Sem área morta de fluxo, a estrutura removível do lado do tubo facilita a limpeza mecânica. --Design flexível, estruturas múltiplas, pode satisfazer os requisitos de vários processos e espaços de instalação.

Configuração flexível da passagem do fluxo - Fluxo cruzado do lado da placa e do lado do tubo ou fluxo cruzado e contrafluxo - Pacote de placas múltiplas para um permutador de calor - Passagem múltipla para o lado do tubo e para o lado da placa. A placa deflectora pode ser reconfigurada para se adaptar a requisitos de processo alterados.

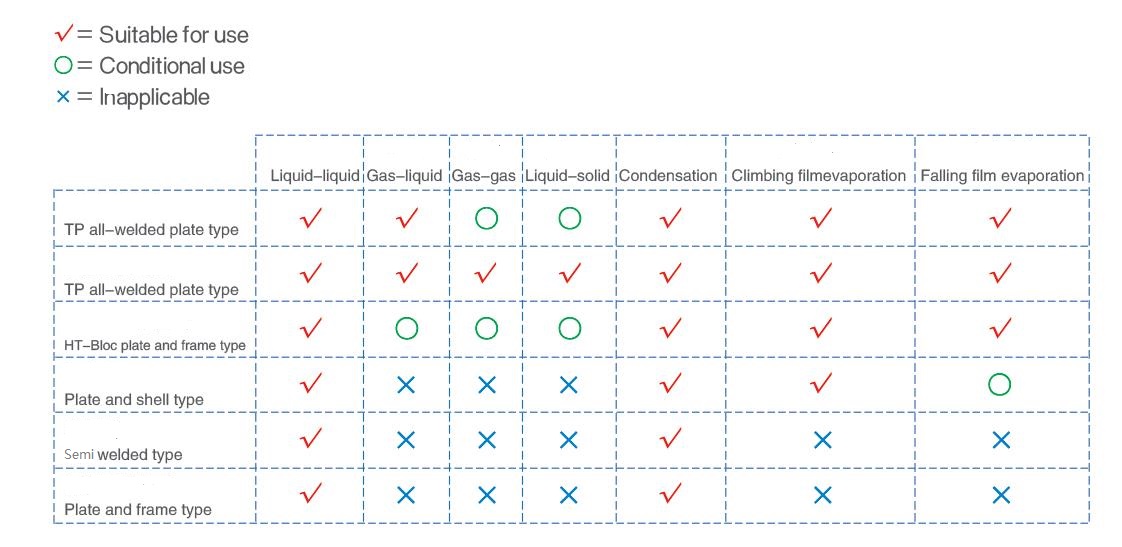

Gama de aplicações

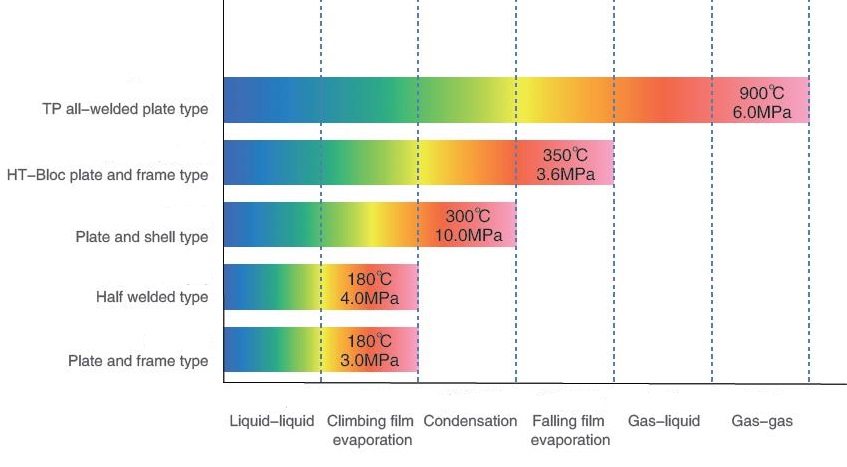

Estrutura variável

Condensador para vapor ou gás orgânico

Desumidificador de ar húmido ou de gases de combustão

Refrigerador para processos de alta temperatura e alta pressão

Evaporador para processo de mudança de fase

Aplicação--Refinaria de petróleo--Aquecedor de petróleo bruto, condensador--Petróleo e gás--Dessulfurização, descarbonetação de gás natural - permutador de calor de amina magra/rica--Desidratação de gás natural - permutador de amina magra/rica--Química--Arrefecimento de processos / condensação / evaporação -Arrefecimento ou aquecimento de várias substâncias químicas--Evaporador, condensador, pré-aquecedor do sistema MVR--Potência--Condensador de vapor--Lub. Refrigerador de óleo--Trocador de calor de óleo térmico--Refrigerador de condensação de gás de combustão--Evaporador, condensador, regenerador de calor do ciclo de Kalina, ciclo de Rankine orgânico--HVAC--Estação de calor básica--Estação de isolamento de pressão--Condensador de gás de combustão para caldeira de combustível--Desumidificador de ar--Condensador, evaporador para unidade de refrigeração--Outras indústrias--Química fina, coque, fertilizante, fibra química, papel e polpa, fermentação, metalurgia, aço, etc.
